제철설비 / 가열대 (LADLE PREHEATER & TUNDISH PREHEATER)
당사의 20여년의 현장경험을 바탕으로 LADLE 및 TUNDISH PREHEATER의 에너지 절감을 위해 가열 조건에 따라 순산소식버너, 산소부화식버너 및 일반버너 연소시스템을 적용한 래들 가열대를 AUTO CONTROL SYSTEM, DRIVING & TILTING SYSTEM, STEEL STRUCTURE까지 설계부터 제작, 시운전까지 공급하고 있습니다.
LADLE PREHEATER, DRYER (래들가열대)
본 설비는 고로 및 전기로 주위에 설치되며 출강직전 래들을 충분한 온도까지 예열을 하는 장치이다.
구조적으로 수직형과 수평형으로 되어 있으며 가열대에 적용되는 버너는
대형산소버너, 산소부화식버너, 일반(경유, LNG)버너로 설치가 가능하고
특히 산소버너를 적용한 래들가열대는 정밀한 유량제어 및 급속가열과 더불어
생산시간 단축하여 일반버너 대비 약50%의 높은 에너지 절감을 할수 있다.
| 제품사진 | BURNER종류 | TECHNICAL DATA |
|---|---|---|
 |
- 순산소식버너 - 산소부화식 버너 - 일반가스 버너 - COG 버너 |
- LADLE 용도: DRYER or PREHEATER - LADLE CAPA. : 10 ∼ 155 TON - 가열대 구조: 수평식(HORIZONTAL), 수직식(VERTICAL) - COVER 구동장치: 유압식, POWER CYLINDER, 감속기 TYPE - COVER 내화물: 부정형 or CERAMIC FIBER TYPE - BURNER 용량: 1,000,000∼2,500,000 kcal/H |
가열대용 순산소식 버너 (LADLE PREHEATER)
| TECHNICAL DATA |
- TYPE OF PREHEATER : VERTICAL TYPE(수직형) OR HORIZONTAL TYPE(수평형) - BURNER CONSUMPTION : 900,000 ~ 2,500,000 kcal/Hr - FUEL : LNG + O2 - BURNER IGNITION : 자동 (PILOT BURNER) - BURNER 형식: 순산소버너 (외부혼합식) - BURNER COOLING TYPE : WATER JACKET - TURN DOWN RATIO : (10 : 1) - HEATING-UP DUTY. : 20℃ tO 1100~1200℃ - DRYING-UP DUTY. : 20℃ tO 600℃ - LADLE(TUNDISH) COVER 구동 SYSTEM : (POWER CYLINDER or HYD.. CYLINDER & UNIT or CYCLO REDUCER) - BURNER CONTROL : 자동제어방식 (T.I.C & F.I.C) - 적용 LADLE CAPA. : 40톤 ~ 155톤 래들 적용 |
|---|---|
| 주요업무내용 |
- 가열대 컨설팅→ 버너의 선정, 연료절감 대책협의 - 가열대의 설계, 제작, 시운전공사 - 가열대 수리, 보수공사 - 가열대 유지보수 - A/S |

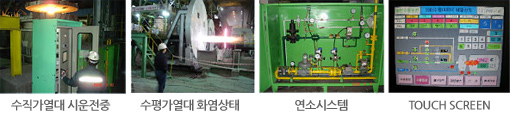

| 실적사진 |  |
TUNDISH PREHEATER, DRYER (턴디쉬 가열대)
본 설비는 제철소 연주설비의 TUNDISH를 예열 및 건조하는 설비이다.
2009년까지는 청정GAS를 사용하는 설비가 대다수 였으나 연료절감과 생산성의 향상을 위하여 산소부화식 버너를 사용하는 생산현장이 점차 증가하는 추세이다.
당사의 산소부화식버너를 적용한 TUNDISH 가열대는 정밀한 유량제어와 급속가열과 더불어 생산시간 단축으로 일반버너 대비하여 약30%의 에너지 절감효과를 얻을수 있다.
| 제품사진 | BURNER종류 | TECHNICAL DATA |
|---|---|---|
 |
- 산소부화식 버너 - 일반가스 버너 - COG 버너 |
- TUNDISH 용도: DRYER or PREHEATER - TUNDISH CAPA. : 5 ∼ 80 TON - 가열대 구조: 수직식(VERTICAL) - COVER 구동장치: 유압식 or POWER CYLINDER or 감속기 TYPE - COVER 내화재: 부정형 or CERAMIC FIBER TYPE - BURNER 용량: 100,000∼800,000 kcal/H |
산소부화식 버너 (TUNDISH PREHEATER)
| TECHNICAL DATA |
- TYPE OF PREHEATER : VERTICAL TYPE (수직형) - BURNER CONSUMPTION : 100,000 ~ 800,000 kcal/Hr - FUEL : LNG + O2 + AIR - BURNER IGNITION : AUTOMATION - BURNER 형식: 산소부화식버너 (외부혼합식) - HEATING-UP DUTY. : 20℃ tO 1100℃ - DRYING-UP DUTY. : 20℃ tO 600℃ - TUNDISH COVER 구동 SYSTEM : (POWER CYLINDER, HYD.. CYLINDER & UNIT, CYCLO REDUCER) - BURNER CONTROL : 자동제어방식 (T.I.C & F.I.C) - 적용 TUNDISH CAPA. : 5톤 ~ 80톤 적용 |
|---|---|
| 주요업무내용 |
- 가열대 컨설팅→ 버너의 선정, 연료절감 대책협의 - 가열대의 설계, 제작, 시운전공사 - 가열대 수리, 보수공사 - 가열대 유지보수 - A/S |

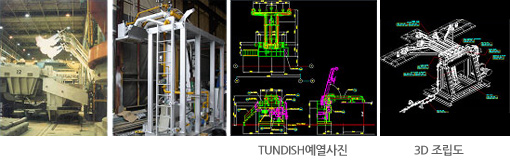

| 실적사진 |  |
